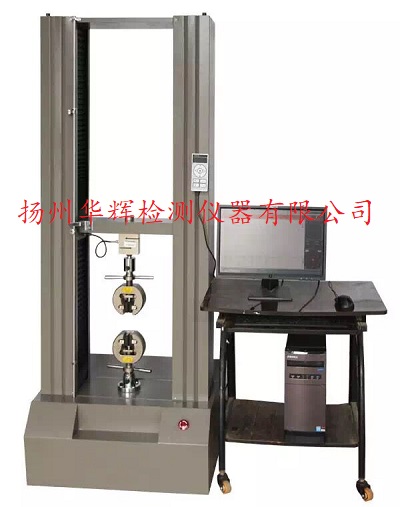

復合絕緣子壓縮試驗機

復合絕緣子壓縮試驗機主要測試復合絕緣子的壓縮性能試驗，適用于支柱絕緣子、懸式絕緣子、硅膠復合絕緣子、針式絕緣子、蝶式絕緣子、拉緊絕緣子、防污型絕緣子和套管絕緣子 線路絕緣子和電站絕緣子 電器絕緣子等各種絕緣子拉力、壓力、彎曲性能的測試。

復合絕緣子壓縮試驗機試驗方法

1、拉伸試驗:拉伸試驗是指絕緣子沿其軸線方向承受拉伸的拉伸負荷。支柱絕緣子的拉伸負荷可以用單個支柱絕緣子試驗，如果支柱絕緣子由多個元件組成，選擇強度最低的一種元件試驗。（GB／T 8287.1-2008標準中5.2.6的要求）

2、壓縮試驗：壓縮試驗是指絕緣子沿其軸線方向承受壓縮的壓力負荷。二次元支柱絕緣子的壓縮強度可以用單個支柱絕緣子試驗，如果支柱絕緣子由多個元件組成，選擇強度最低的一種元件試驗。較長的支柱絕緣子壓縮試驗時，可能會失穩，選用整支支柱絕緣子試驗。（GB／T 8287.1-2008標準中5.2.7的要求）

復合絕緣子壓縮試驗機技術參數：

最大試驗力 100KN

試驗力準確度 ±1%

試驗力最小讀數 1N

橫梁移動速度 1~500mm/min，

無級調速位移準確度 ±1%

位移測量行程 600mm（可定制）

位移速度控制精度 ±1%

試驗機級別 1級

不變形示值誤差 ≤±（50+0.15L）

液晶顯示內容 試驗力、位移、峰值、運行狀態、運行速度等

主機重量 約400kg

試驗機尺寸 約750×520×1850 mm

外觀 應符合GB/T2611要求成套性 符合標準要求保護功能 試驗機有過載保護功能

供電電源 220V，50Hz
