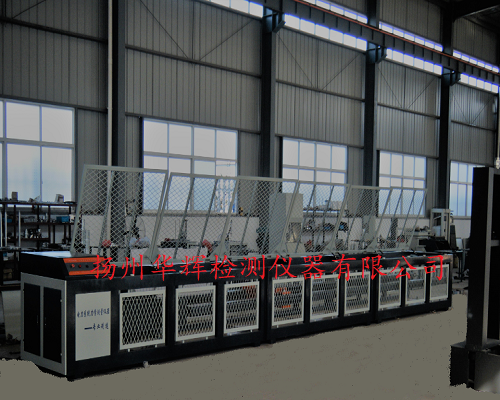

微機控制繩索斷裂強力臥式拉伸試驗機

繩索斷裂強力臥式拉伸試驗機是三股、四股、六股、八股、十二股、單絲、雙層編、絞制、人造纖維繩索、天然纖維繩索、高強錦綸、高強丙綸、滌綸加丙綸、船用纜繩(遠洋運輸、漁業捕撈、港口裝卸、電力系繩、國防軍工、石油勘探 裝卸吊網、成組吊網、場地貨物罩網、建筑安全網、船舶護欄網、舷梯網)、救生繩索、低彈力撐子繩索、尼龍單絲六股(錦綸復絲(線)、丙綸長絲(線))、丙綸長絲(線)十二股繩、錦綸復絲。

GB/T8834-2006《繩索有關物理和機械性能的測定》；ISO2307：1990 IDT；全國水產標準化技術委員會漁具及漁具材料分技術委員會(TC156/SC4)；農業部繩索網具產品質量監督檢驗測試中心；ISO1140：1990繩索-聚酰胺；ISO1141：1990繩索-聚酯；ISO1181：1990繩索-蕉麻和劍麻；ISO1346：1990繩索-聚丙烯；ISO1969：1990繩索-聚乙烯；EN 1497-1996《救生設備救生繩索裝置EN 1891-1998《防高處墜落用個人保護設備低彈力撐子繩索》

重要特點

1、繩索斷裂強力臥式拉伸試驗機采用臥式框架結構，高剛性、高穩定性的負荷機架。

2、穿銷式空間調整結構,高強度、高精度定位銷，快速定位。

3、伺服測控系統，自動、手動、定荷操作；載荷保持、應力、應變控制、循環控制及自編程控制等多種控制方式

4、高精度測力器，線性寬，穩定性好，保證載荷的測力精度。

5、本臥式拉力試驗機獨特設計的安放、定位、調整機構。

6、雙控雙向液壓油缸，快速試驗，快速返回。

7、多重保護功能:軟件和硬件兩級保護；試驗力過載保護；過流、過壓保護；液壓缸限位保護；液壓系統過載溢流保護；試樣破斷時安全保護/防護網；操作提示向?qū)ПＷo；試驗結束自動保護。

8、測控系統：

8.1:全數字閉環、多通道、多功能、易操作的測控軟件；實現試驗力、試樣不變形、活塞位移和試驗過程的閉環控制及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用。

8.2：繩索斷裂強力臥式拉伸試驗機試驗過程的自動控制，試驗力，峰值、不變形、位移、試驗曲線的實時控制、數據采集、處理、分析、顯示、存儲，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩

8.3：過程能再現、數據再分析、曲線放大、比較、遍歷，坐標滿度自動調節。

8.4：操控軟件，模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?

8.5：數據庫采用ACCESS格式，可以進行網絡數據庫通訊和管理。

8.6：繩索斷裂強力臥式拉伸試驗機的電路板采用光電隔離設計，具有抗干擾能力強的特點。8.7：靈活的Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出。

8.8：試驗曲線可任意選擇坐標軸，可自由放大和縮小；可同時顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節.

8.9：試驗結束自動返回，智能、高效、快捷。

最大試驗力

500kN;1000kN; 1500kN; 2000kN; 3000kN;

試驗力示值相對誤差 ≤示值的±0.5%

試驗力測量范圍 0.4%～100%F.S

試驗力分辨力 1/500000全程內外不分檔，且分辨率全程不變；

等速應力控制范圍 2～60 N/mm2·S-1

應力速率誤差 ≤±5%

等速應變控制范圍 0.00025/s～0.0025/s

應變速率誤差 ≤±5%

位移分辨力 0.01mm

加荷速率 600N/s～60kN/s；計算機自動控制顯示

活塞行程 0～800mm /0～1000mm /0～1500mm可定制

活塞位移速度 ≥50mm/min

可調試驗間距 0～3000mm / 0～6000mm/0～10000mm/0～15000mm可定制

機架跨度 ≥700mm /可定制

機架高度 ≥850mm /可定制

機架結構 臥式、高剛性、高穩定性

電源電壓 ～380V±10% 50Hz（須可靠接地）

機器功率 ≥10kW
